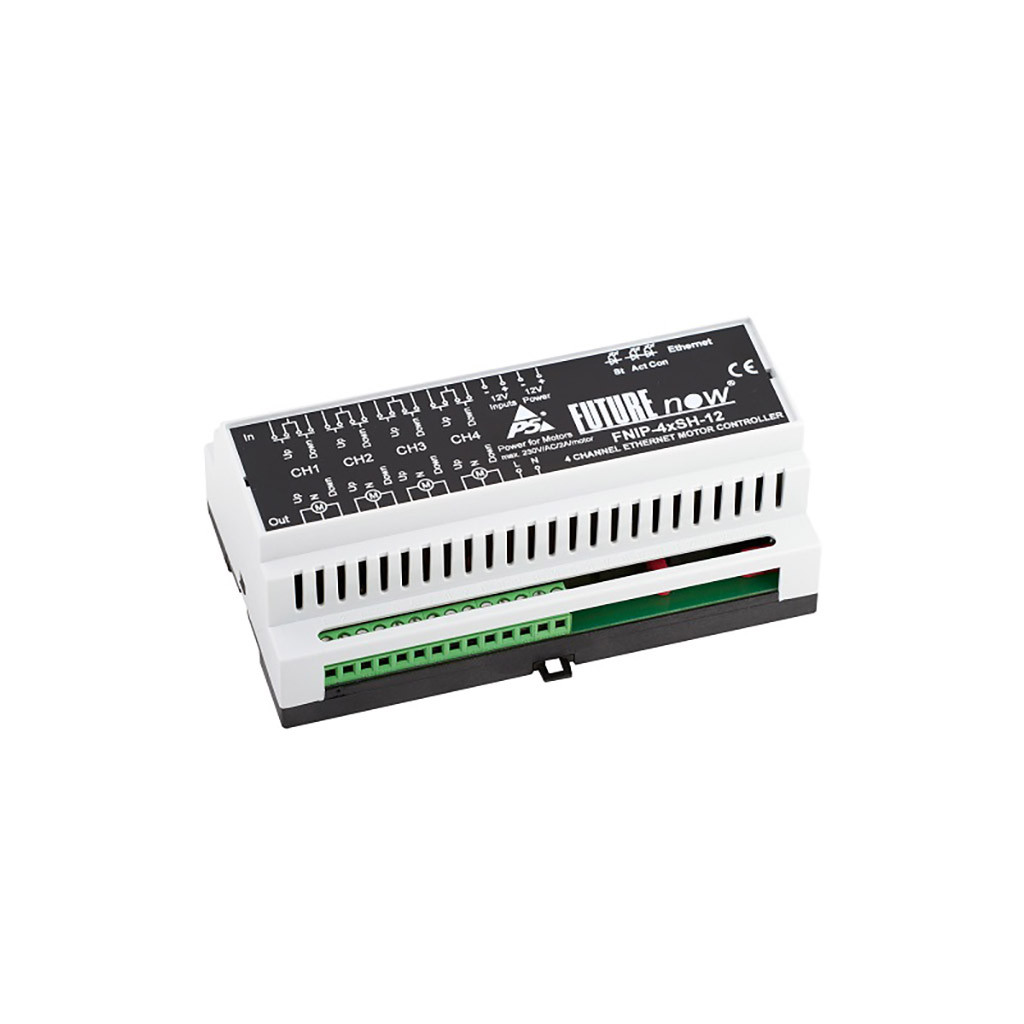

Контролер FNIP-4xSH 4-канальний Ethernet-контролер віконних жалюзі (art.239262)

4-канальний Ethernet контролер віконних штор і жалюзі P5 FNIP-4xSH

4-канальний Ethernet-контролер віконних жалюзі FNIP-4xSH використовується для керування моторизованими шторами, жалюзі, навісами та екранами для проєкторів або будь-якими іншими пристроями, обладнаними чотирипровідним двоспрямованим двигуном змінного струму та вбудованими кінцевими вимикачами. Двигунами можна керувати з будь-якого мережевого пристрою, наприклад смартфонів і вебпланшетів, або через локальні входи модуля. Модуль може використовуватися незалежно або як частина складної системи керування в житлових або комерційних установках.

Крім виходів, FNIP-4xSH також має локальні входи для ручного керування, які дають замовнику можливість використовувати систему ще до встановлення центрального контролера або побудови мережі, пропонуючи автономну роботу. Власник будинку може пізніше вирішити, який контролер або систему використовувати. Це також підвищує надійність, оскільки робота виходів через входи не залежить від контролера або мережевих компонентів, які зазвичай є єдиними точками відмови.

Локальні входи зазвичай під'єднуються до настінних вимикачів миттєвої дії та працюють аналогічно традиційним вимикачам світла.

Входи також можуть використовуватися як незалежні цифрові входи, наприклад, для моніторингу стану різних контактних датчиків або, якщо вони під'єднані до запрограмованого виходу системи безпеки, її стан (постачано/снято з охорони/ тривога) може бути визначена віддалено.

Основні особливості P5 FNIP-4xSH

• Ідеально підходить для керування моторизованими віконними шторами, проєкційними екранами, навісами тощо.
• 4 виходи для керування чотирма чотиридротовими (вверх, вниз, нейтраль, заземлення) двоспрямованими двигунами змінного струму
• 4x2 (вверх/вниз) гальванічно ізольованих цифрових входів для контактних датчиків або ручного керування
• Затримка у разі зміни напрямку захисту мотора
• Механічний і електронний закреп, що запобігає одночасному руху двигуна в обох напрямках
• Команди "Вгору", "Вниз", "Стоп" і "Переетті в певне положення"
• Регульований час роботи двигуна вгору та вниз
• Окремі входи живлення для двигунів із різними вимогами до напруги
• Індикація «Двигач у русі»
• Індикація положення у відсотках
• Доступні версії з живленням від 12 В і 24 В постійного струму
• Автономна робота через локальний вхід, навіть без контролера або мережевого під'єднання
• Цифрові входи також можуть використовуватися для контролю контактів дверей/вікна, руху, витоку води та будь-якого іншого типу датчика
• Безплатні мобільні програми
• Вбудований вебсервер для налаштування, керування й моніторингу
• Кілька користувачів із різними правами доступу
• Автоматичне передавання звіту про зміну стану входу та виходу
• Оновлення прошивки через LAN
• Стандартне кріплення на DIN-рейку

Технічні характеристики P5 FNIP-4xSH

• Тип: контролер
• Інтерфейси:
  • Виходи:
    • Тип: 4 x релейних виходів Вгору/Вниз
    • Навантаження: макс. 4 х 2 А за 230 В змінного струму, для індуктивних (cos (fi)=0.4) навантажень
  • Входи:
    • Потужність: 8-16 В постійного струму
    • Сила тока: прибл. 15 мА за 12 В на закриті входи
    • Тип: 4x2 гальванічно розв'язані, шумозахищені цифрові входи із загальною "землею" для сухих контактів
    • Функції: Призначені на відповідні виходи (Вгору/Вниз/Стоп) або незалежні
• З'єднання:
  • Ethernet 10 Мбіт/с через роз'єм RJ45
  • Прості команди TCP на основі Python через порт 7078
  • Кількість сокетів, які можуть бути відкриті одночасно: 2
  • HTTP через вбудований вебсервер
  • Програми P5 для iOS/Android
  • Драйвери взаємодії доступні для більшості систем
• Термінали:
  • Гвинтові клеми для входів і виходів 2.5 мм²
  • Роз'єм Ethernet RJ45
• Живлення:
  • FNIP-4xSH-12:
    • Основна мережа: 9-13.8 В постійного струму, макс. 330 мА за 12 В (коли всі мотори в режимі опускання та встановлений зв'язок)
    • Входи: 8-16 В постійного струму, макс. 80 мА за 12 В
  • FNIP-4xSH-24:
    • Основна мережа: 18-27 В постійного струму, макс. 250 мА за 24 В (коли всі мотори в режимі опускання та встановлена зв'язок)
    • Входи: 10-25 В постійного струму, макс. 90 мА за 24 В
• Робоча температура: 0 - 40 C
• Вологість: до 93% (без конденсації)
• Розміри (ШхВхГ): 157 х 86 х 57 мм (ширина блока 9 DIN)
• Вага: 0.38 кг
