Контролер FN485-8x16A: 8-канальний релейний модуль для перемикання навантажень

Контролер FN485-8x16A: 8-канальний релейний модуль для перемикання навантажень, 8 x SPDT NO, NC сухі контакти

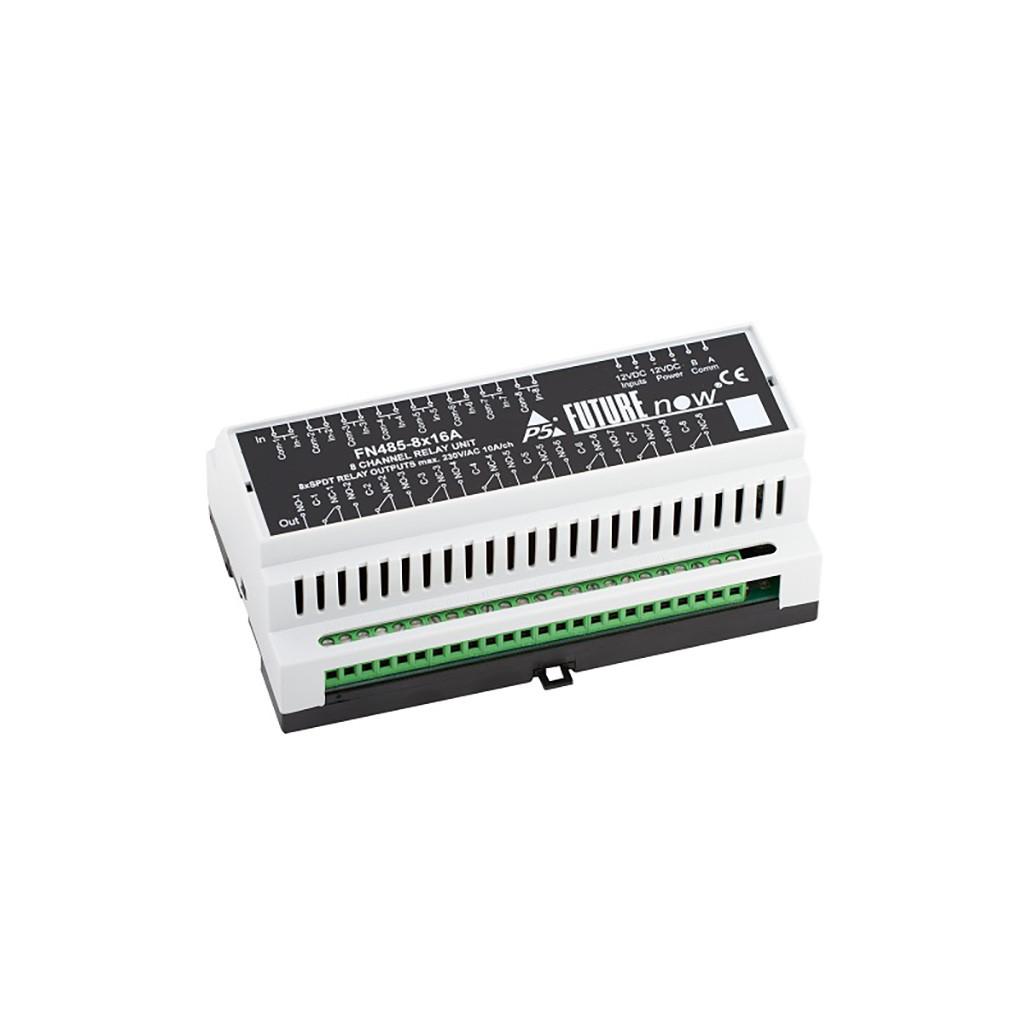

8-канальний релейний модуль FN485-8x16A використовується для перемикання будь-яких навантажень, що не перевищують вихідні характеристики, через локальні входи або через шину FN485.

Модуль може використовуватися самостійно або як частина складної системи управління в будинках, офісах чи комерційних об’єктах. Широкий спектр реалізованих команд та вбудований інтелект роблять FN485-8x16A ідеальним рішенням для більшості ситуацій без необхідності писати довгий код контролера.

Окрім виходів, релейний модуль FN485-8x16A також має локальні входи, що дає замовнику можливість використовувати електричну систему ще до встановлення центрального контролера. У цьому полягає основна відмінність модуля FN485-8x16A від більшості релейних блоків, доступних на ринку, що надає кілька переваг, таких як автономна робота та підвищена надійність усієї системи, оскільки робота реле не залежить від контролера, який зазвичай є єдиною точкою відмови.

Крім того, завдяки локальним входам установка системи керування може бути виконана у два етапи: після встановлення декількох релейних модулів FN485-8x16A та інших пристроїв FutureNow FN485 (диммери, модулі аналогового виводу, контролери двигунів тощо) ви легко можете отримати базову робочу систему. Пізніше можна буде додати більш просунуті функції та інтелектуальні можливості, підключивши та запрограмувавши головний контролер.

Основні особливості P5 FN485-8x16A

• Універсальні надміцні релейні виходи для перемикання будь-якого типу навантаження
• 8 виходів із сухими контактами 230 В/10 А SPDT (NO та NC)
• 8 гальванічно ізольованих багатоцільових цифрових входів для контактних датчиків та ручного керування
• Увімкнення/вимкнення, тумблер та моностабільне перемикання
• Стандартне кріплення на DIN-рейку
• Автономна робота через локальні входи, навіть без контролера або підключення до шини
• Понад 100 доступних команд по шині
• 26 попередньо встановлених груп/сценаріїв
• Цифрові входи також можуть використовуватися для контролю дверних/віконних контактів, датчиків руху, витоку води та будь-яких інших типів сенсорів
• Додатковий зв’язок через RS232
• Сумісність з будь-якими перемикачами миттєвої дії, доступними на ринку

Технічні характеристики P5 FN485-8x16A

• Тип: релейний модуль
• Інтерфейси:
  • Виходи:
    • Тип: 8 x SPDT NO, NC сухі контакти
    • Навантаження:
      • максимум 10 А при 230 В змінного струму або 30 В постійного струму для резистивних (cosfi=1) навантажень і
      • максимум 8 А при 230 В змінного струму або 30 В постійного струму для індуктивних (cos (fi)=0.4) навантажень
      • максимальна напруга 230 В змінного струму або 125 В постійного струму
  • Входи:
    • Потужність: 8-16 В постійного струму
    • Сила струму: прибл. 15 мА при 12 В на закриті входи
    • Тип: 8 x гальванічно розв'язаних цифрових входів загального заземлення із захистом від шуму для сухих контактів або транзисторні виходи з відкритим колектором
    • Функції: призначення на відповідний вихід (Перемикач, Дотримання, моностабільний включений, моностабільний вимкнений) або Незалежний
  • З'єднання по шині:
    • Максимальна довжина шини: 1000 м
    • Максимальна кількість модулів на шині: 32 (127 зі спеціальним чіпом зв'язку)
    • Тип: RS485 напівдуплекс
    • Швидкість передачі: 9600 Бод
    • Парність: немає
    • Біти: 8
    • Стоп-біти: 1
• Термінали: Гвинтові клеми для проводу максимум 2.5 мм²
• Живлення:
  • Основна мережа: 9-13.8 В постійного струму, макс. 500 мА при 12 В (коли всі виходи включені і йде обмін даними)
  • Входи: 8-16 В постійного струму, макс. 120 мА при 12 В
• Робоча температура: 0 - 70 ˚C
• Розміри (ШхВхГ): 157 х 86 х 57 мм (ширина блоку 9 DIN)
• Вага: 0.38 кг

Інструкція по монтажу
